ელექტრული ხელსაწყოების კომუტატორი: მცირე კომპონენტი საიმედო ძრავის მუშაობის უკან

როდესაც ადამიანები იყენებენ ელექტრო ინსტრუმენტებს, როგორიცაა ელექტრო საბურღი, კუთხის საფქვავი, ხერხები და გასაპრიალებელი მანქანები, ისინი ჩვეულებრივ ყურადღებას ამახვილებენ ძრავის სიმძლავრეზე, სიჩქარეზე და გამძლეობაზე. თუმცა, ბევრი დახეული ელექტროძრავის შიგნით, მცირე კომპონენტი თამაშობს გადამწყვეტ როლს ელექტრული ენერგიის მექანიკურ მოძრაობად გადაქცევაში.კომუტატორი ელექტრო ინსტრუმენტებისთვის. მიუხედავად იმისა, რომ კომუტატორი ძრავის შეკრების მხოლოდ მცირე ნაწილია, მისი დიზაინი პირდაპირ გავლენას ახდენს ძრავის ეფექტურობაზე, მუშაობის სტაბილურობაზე, ხმაურის დონესა და მომსახურების ხანგრძლივობაზე. ინდუსტრიებში, რომლებიც საჭიროებენ მაღალსიჩქარიან მბრუნავ აღჭურვილობას, კომუტატორის წარმოება მოიცავს ზუსტ ინჟინერიას, მასალის შერჩევას და ხარისხის მკაცრ კონტროლს.

რა არის კომუტატორი ელექტრო ინსტრუმენტებისთვის?

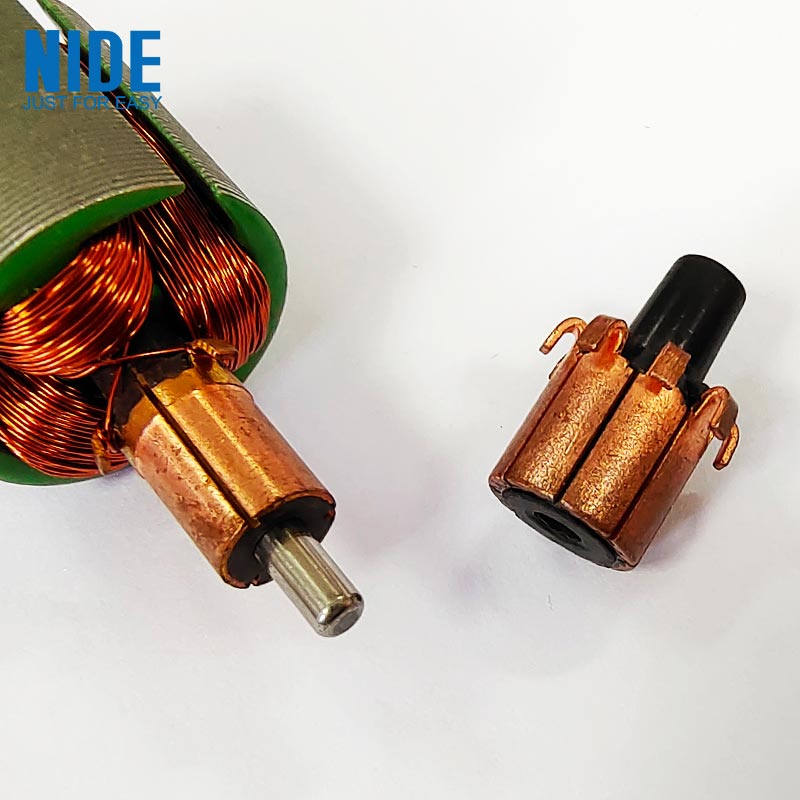

A კომუტატორი ელექტრო ინსტრუმენტებისთვისარის მბრუნავი ელექტრული გადართვის კომპონენტი, რომელიც გამოიყენება დახეული DC ძრავებში და უნივერსალურ ძრავებში. მისი მთავარი ფუნქციაა აკონტროლოს დენის მიმართულება, რომელიც მიედინება ძრავის გრაგნილებში, რაც საშუალებას აძლევს ძრავის როტორს გააგრძელოს ბრუნვა. ტიპიური კომუტატორი შედგება:

კომპონენტი	ფუნქცია
სპილენძის სეგმენტები	გაატარეთ ელექტრული დენი ჯაგრისებსა და როტორის გრაგნილებს შორის
საიზოლაციო მასალა	ცალკეულ სპილენძის სეგმენტებს ელექტროდ ჰყოფს
ძირითადი სტრუქტურა	უზრუნველყოფს მექანიკურ მხარდაჭერას მბრუნავი მუშაობისთვის
კავშირის ტერმინალები	აკავშირებს კომუტატორს ძრავის გრაგნილებით

მუშაობის დროს, ნახშირბადის ჯაგრისები ეკონტაქტება მბრუნავ კომუტატორის ზედაპირს, რათა ელექტრო ენერგია გადასცეს ძრავას.

რატომ არის კომუტატორი მნიშვნელოვანი ელექტრული ხელსაწყოების ძრავებში?

ელექტრული ხელსაწყოების ძრავა მუშაობს რთულ პირობებში: მაღალი ბრუნვის სიჩქარე ხშირი დაწყება და გაჩერება მძიმე მექანიკური დატვირთვები უწყვეტი ვიბრაცია ამ პირობებში კომუტატორმა უნდა შეინარჩუნოს სტაბილური ელექტრული კონტაქტი. კარგად შემუშავებული კომუტატორი ხელს უწყობს გაუმჯობესებას: ძრავის ეფექტურობა ბრუნვის სტაბილურობა ელექტრული გამტარობა ხელსაწყოს მუშაობის ვადა თუ კომუტატორის ზედაპირი არათანაბრად ცვივა, ამან შეიძლება გამოიწვიოს ისეთი პრობლემები, როგორიცაა: გაზრდილი ნაპერწკლები შემცირებული ძრავის სიმძლავრე გადაჭარბებული სითბოს გამომუშავება შემცირდა ფუნჯის სიცოცხლე

ინდუსტრიის საიდუმლო: კომუტატორის ზედაპირის ხარისხი უფრო მნიშვნელოვანია, ვიდრე მისი გარეგნობა

კომუტატორი შეიძლება გამოიყურებოდეს როგორც მარტივი სპილენძის კომპონენტი, მაგრამ მისი ზედაპირის მდგომარეობა ძალზე მნიშვნელოვანია. ძრავის მწარმოებლები დიდ ყურადღებას აქცევენ: სეგმენტის სიზუსტე ზედაპირის უხეშობა დამრგვალების სიზუსტე საიზოლაციო მანძილი წარმოების მცირე განსხვავებამაც კი შეიძლება გავლენა მოახდინოს: კონტაქტის სტაბილურობა ნახშირბადის ჯაგრისებით ელექტრული წინააღმდეგობა სითბოს გამომუშავება მაღალსიჩქარიანი ელექტრული ხელსაწყოებისთვის, მბრუნავი კომპონენტის მცირე დისბალანსმა შეიძლება გამოიწვიოს ვიბრაცია და შეამციროს ძრავის მუშაობა.

ელექტრული ხელსაწყოების კომუტატორებში გამოყენებული მასალები

კომუტატორის მატერიალური კომბინაცია განსაზღვრავს მის ელექტრულ და მექანიკურ მუშაობას.

სპილენძის სეგმენტები

სპილენძი ხშირად გამოიყენება მისი შემდეგი მიზეზების გამო: მაღალი ელექტროგამტარობა კარგი თერმული შესრულება შესაფერისი მექანიკური თვისებები

საიზოლაციო მასალები

სპილენძის სეგმენტებს შორის იზოლაცია ხელს უშლის ელექტრო მოკლე ჩართვას. საერთო მასალები მოიცავს: მიკა მაღალი ტემპერატურის საიზოლაციო ნაერთები

სპეციალური შენადნობის მასალები

ზოგიერთი აპლიკაცია იყენებს სპილენძის შენადნობებს გასაუმჯობესებლად: აცვიათ წინააღმდეგობა მექანიკური სიმტკიცე მაღალსიჩქარიანი შესრულება

წარმოების პროცესი ელექტრო ხელსაწყოების კომუტატორის უკან

საიმედო კომუტატორის წარმოებას რამდენიმე ზუსტი პროცესი სჭირდება.

სპილენძის სეგმენტის ფორმირება

სპილენძის ნაწილები ყალიბდება ზუსტ სეგმენტებად ძრავის დიზაინის მოთხოვნების შესაბამისად.

ჩამოსხმა და აწყობა

სპილენძის სეგმენტები ფიქსირდება საიზოლაციო მასალებით, რათა შეიქმნას სრული მბრუნავი სტრუქტურა.

დამუშავება და ზედაპირის დასრულება

კომუტატორის ზედაპირი ზუსტად არის დამუშავებული, რათა უზრუნველყოს: სწორი დიამეტრი გლუვი საკონტაქტო ზედაპირი სტაბილური როტაცია

ტესტირება

ხარისხის შემოწმება შეიძლება მოიცავდეს: განზომილებიანი გაზომვა ელექტრული გამტარობის ტესტირება საიზოლაციო ტესტირება დინამიური ბალანსის ტესტირება

Commutator vs Brushless Motor Technology

ჯაგრისების გარეშე ძრავის ტექნოლოგიის განვითარებით, ზოგიერთმა თანამედროვე ელექტრული ხელსაწყო შეცვალა ტრადიციული ჯაგრისიანი ძრავები. განსხვავებები მოიცავს:

ფუნქცია	დავარცხნილი ძრავა კომუტატორით	ჯაგრისების ძრავი
სტრუქტურა	იყენებს ჯაგრისებს და კომუტატორს	იყენებს ელექტრონული კონტროლის სისტემას
მოვლა	საჭიროებს ფუნჯის გამოცვლას დროთა განმავლობაში	ზოგადად დაბალი მექანიკური აცვიათ
ღირებულება	უფრო ეკონომიური დიზაინი	უფრო მაღალი ტექნოლოგიური მოთხოვნები
განაცხადი	გავრცელებულია ბევრ ტრადიციულ ელექტრო იარაღში	სულ უფრო ხშირად გამოიყენება მოწინავე ინსტრუმენტებში

მიუხედავად ჯაგრისების გარეშე ძრავის ზრდისა, კომუტატორზე დაფუძნებული ძრავები კვლავ ფართოდ გამოიყენება მათი მომწიფებული ტექნოლოგიის, ფასის უპირატესობებისა და საიმედო მუშაობის გამო.

კომუტატორების საერთო აპლიკაციები ელექტრო ინსტრუმენტებში

კომუტატორები ფართოდ გამოიყენება ძრავებში:

ელექტრო საბურღი

უზრუნველყოს სტაბილური ბრუნვა ბურღვისა და დამაგრების ოპერაციებისთვის.

კუთხის საფქვავები

ხელი შეუწყოს მაღალსიჩქარიან როტაციას შრომისმოყვარე პირობებში.

ელექტრო ხერხები

შეინარჩუნეთ ძრავის მუშაობა ჭრის დატვირთვის დროს.

სანდრები და გასაპრიალებელი ხელსაწყოები

უზრუნველყოს თანმიმდევრული სიჩქარის კონტროლი ზედაპირის დამუშავებისთვის.

ფარული გამოწვევა: სითბოს და აცვიათ მართვა

კომუტატორის დიზაინში ერთ-ერთი ყველაზე დიდი გამოწვევაა ელექტრო ეფექტურობასა და მექანიკურ ცვეთას შორის კავშირის კონტროლი. ოპერაციის დროს: ჯაგრისები ქმნის ხახუნს ელექტრული დენი წარმოქმნის სითბოს როტაცია ქმნის მექანიკურ სტრესს კომუტატორის კარგი დიზაინი უნდა იყოს დაბალანსებული: გამტარობა აცვიათ წინააღმდეგობა ტემპერატურის სტაბილურობა კონტაქტის საიმედოობა სწორედ ამიტომ მნიშვნელოვანია მასალის შერჩევა და წარმოების სიზუსტე.

ელექტრული ხელსაწყოების კომუტატორების მომავალი ტენდენციები

გაუმჯობესებული მასალის ტექნოლოგია

მომავალი მოვლენები შეიძლება ფოკუსირებული იყოს: უკეთესი აცვიათ მდგრადი მასალები გაუმჯობესებული სპილენძის შენადნობის შესრულება უფრო ხანგრძლივი მომსახურების ვადა

უმაღლესი სიზუსტის წარმოება

მოწინავე წარმოების აღჭურვილობა გაუმჯობესდება: განზომილების სიზუსტე ზედაპირის თანმიმდევრულობა ძრავის ეფექტურობა

ჰიბრიდული ძრავის განვითარება

მიუხედავად იმისა, რომ ჯაგრისების გარეშე ძრავები იზრდება, გაუმჯობესებული ჯაგრისიანი ძრავის ტექნოლოგიები შეიძლება გააგრძელოს ხარჯებისადმი მგრძნობიარე და სამრეწველო აპლიკაციების გამოყენება.

დასკვნა: მცირე კომპონენტი, რომელიც მხარს უჭერს ძლიერ ინსტრუმენტებს

ელექტრული ხელსაწყოების კომუტატორი შეიძლება იყოს დამალული ძრავის შიგნით, მაგრამ მისი როლი აუცილებელია ელექტროენერგიის კონვერტაციისთვის და სტაბილური მუშაობისთვის. ზუსტი წარმოების, მოწინავე მასალების და მუდმივი გაუმჯობესების გზით, კომუტატორები აგრძელებენ საიმედო მუშაობის მხარდაჭერას საბურღი, საფქვავი, ხერხი და მრავალი სხვა ელექტრო იარაღები. ეს პატარა მბრუნავი კომპონენტი გვიჩვენებს, თუ როგორ შეიძლება უმცირესმა ნაწილებმაც კი დიდი გავლენა მოახდინოს სამრეწველო აღჭურვილობის მუშაობაზე.
