რა იცავს დენის გაჟონვას თქვენი ძრავის გრაგნილების მეშვეობით?
ყველა ელექტროძრავის შიგნით, სპილენძის გრაგნილები ატარებენ დენს. ისინი სხედან ფოლადის სლოტებში. ფოლადი ატარებს ელექტროენერგიას. სპილენძი ატარებს ელექტროენერგიას. თუ ისინი შეეხებიან, დენი გაჟონავს. საავტომობილო შორტები. შესრულება ეცემა. საბოლოოდ, ძრავა იშლება.
ერთადერთი, რაც სპილენძსა და ფოლადს შორის დგას, არის მასალის თხელი ფურცელი ე.წელექტრო საიზოლაციო ქაღალდი.
ძალიან არ ჰგავს. მილიმეტრის სისქის ფრაქცია. დავჭრათ ზუსტ ფორმებად. ჩასრიალეთ ჭრილში გრაგნილების შესვლამდე. მაგრამ ამის გარეშე ძრავა არ მუშაობს.
რას აკეთებს სინამდვილეში საიზოლაციო ქაღალდი
სტატორის ბირთვი დამზადებულია დაწყობილი ფოლადის ლამინირებისგან. სლოტები ჩაჭრილია მათში. ინჟინერი ათავსებს საიზოლაციო ქაღალდის ნაჭერს თითოეულ ჭრილში, რომელიც იკეცება კედლების გასაფორმებლად. შემდეგ გრაგნილები შედიან. შემდეგ სლოტის სოლი ხურავს გახსნას.
ქაღალდს აქვს სამი სამუშაო. პირველი, ელექტრო იზოლაცია - შეაჩერე დენის გადახტომა სპილენძიდან ფოლადზე. მეორე, მექანიკური დაცვა - დაამაგრეთ გრაგნილები ფოლადის ლამინირების მყარ კიდეებზე. მესამე, თერმული მენეჯმენტი - ზოგიერთი ხარისხი ხელს უწყობს სითბოს გადატანას გრაგნილებისგან.
თუ ქაღალდი იშლება რომელიმე მათგანზე, ძრავა იშლება.
მატერიალური ოჯახები
ყველა საიზოლაციო ქაღალდი არ არის ერთნაირი. სხვადასხვა ძრავას სხვადასხვა მასალა სჭირდება. არჩევანი დამოკიდებულია ტემპერატურაზე, ძაბვაზე, მექანიკურ სტრესსა და ღირებულებაზე.
ქვემოთ მოყვანილი ცხრილი გვიჩვენებს ყველაზე გავრცელებულ ტიპებს, რომლებიც დღეს გამოიყენება ძრავის წარმოებაში.
| მასალის კოდი | მშენებლობა | ტემპერატურის კლასი | ტიპიური სისქე | საუკეთესო ამისთვის |
|---|---|---|---|---|
| DMD | პოლიესტერის ფირი + პოლიესტერის ნაქსოვი ორივე მხრიდან | კლასი F (155°C) | 0,15 – 0,35 მმ | გენერალური ძრავები, ელექტრო იარაღები, საყოფაცხოვრებო ტექნიკა |
| NMN | პოლიესტერის ფილმი + პოლიამიდის ნაქსოვი ორივე მხრიდან | კლასი F (155°C) | 0,20 – 0,40 მმ | უფრო მაღალი მექანიკური სიმტკიცე, საავტომობილო ძრავები |
| NHN | პოლიმიდური ფირი + პოლიამიდური ნაქსოვი ორივე მხრიდან | კლასი H (180°C) | 0,20 – 0,35 მმ | მაღალი ტემპერატურის ძრავები, EV წევის ძრავები |
| არამიდის ქაღალდი | 100% არამიდის ბოჭკოები (ნომექსის ტიპი) | კლასი H (180°C) C კლასამდე (220°C) | 0,18 – 0,50 მმ | მაღალი საიმედოობა, ტრანსფორმატორები, მძიმე ძრავები |
| პოლიმიდის ფილმი | ერთფენიანი პოლიიმიდი (კაპტონის ტიპი) | კლასი H (180°C) C კლასამდე (220°C) | 0,05 – 0,15 მმ | თხელი კედლის აპლიკაციები, კოსმოსი |
DMD არის სამუშაო ცხენი. ის ფარავს სტანდარტულ ძრავებს გონივრულ ფასად. NMN მატებს მექანიკურ სიმტკიცეს. NHN ამატებს სითბოს წინააღმდეგობას. არამიდის ქაღალდი ამატებს ორივეს პლუს დიელექტრიკულ სიძლიერეს. პოლიმიდური ფილმი განკუთვნილია მჭიდრო სივრცეებისთვის.
ტემპერატურის კლასების გაგება
ყველა საიზოლაციო მასალა ატარებს ტემპერატურის რეიტინგს. ეს არ არის მარკეტინგი. ეს არის გამოცდილი ლიმიტი.
| კლასი | მაქსიმალური სამუშაო ტემპერატურა | ტიპიური აპლიკაციები |
|---|---|---|
| კლასი A | 105°C | ძველი დიზაინით, დაბალმოდულის ძრავები |
| კლასი E | 120°C | პატარა ვენტილატორები, ტუმბოები |
| კლასი B | 130°C | ზოგადი დანიშნულების ძრავები |
| კლასი F | 155°C | ელექტრო იარაღები, სამრეწველო ძრავები |
| კლასი H | 180°C | EV ძრავები, სერვო ძრავები |
| კლასი C | 220°C | მაღალი ხარისხის, კოსმოსური, ექსტრემალური მოვალეობა |
არასწორი კლასის არჩევა ჩვეულებრივი შეცდომაა. თუ ძრავა მუშაობს უწყვეტად 140°C ტემპერატურაზე, B კლასი (130°C) ჩაიშლება. კლასი F (155°C) არის მინიმალური უსაფრთხო არჩევანი.
მაგრამ გაითვალისწინეთ: ტემპერატურის რეიტინგი ეხება უწყვეტ მუშაობას. პიკური ტემპერატურა შეიძლება იყოს უფრო მაღალი. კარგი ინჟინრები ამატებენ ზღვარს. ძრავა, რომელიც მუშაობს უწყვეტი 140°C ტემპერატურაზე, უნდა მიიღოს H კლასის იზოლაცია და არა მხოლოდ კლასი F.
ძირითადი პარამეტრები: რას ნიშნავს სინამდვილეში სპეციფიკაციების ფურცელი
როცასაიზოლაციო ქაღალდის შეფასებარამდენიმე ტექნიკურ პარამეტრს აქვს მნიშვნელობა. აი რას გულისხმობენ ისინი.
სისქე.იზომება მილიმეტრებში. ტიპიური დიაპაზონი არის 0.15 მმ-დან 0.40 მმ-მდე სლოტის ლაინერებისთვის. სქელი ქაღალდი უზრუნველყოფს უფრო მაღალ დიელექტრიკულ სიმტკიცეს და უკეთეს მექანიკურ დაცვას. თხელი ქაღალდი მეტ ადგილს ტოვებს სპილენძისთვის, ზრდის ძრავის სიმძლავრის სიმკვრივეს. გარიგება არის საინჟინრო განსჯა.
დიელექტრიკული სიძლიერე.იზომება კილოვოლტებში მილიმეტრზე. ეს გიჩვენებთ, თუ რამდენ ძაბვას შეუძლია ქაღალდი დაბლოკოს გაფუჭებამდე. ტიპიური მნიშვნელობა DMD არის 5-8 კვ 0.2 მმ ფურცლისთვის. უფრო მაღალი უკეთესია, მაგრამ რეალური მოთხოვნა დამოკიდებულია ძრავის ძაბვაზე. 400 ვ EV ძრავისთვის 3-5 კვ ადეკვატურია. 800 ვოლტიანი სისტემებისთვის 6-8 კვ უფრო უსაფრთხოა.
დაჭიმვის სიმტკიცე.იზომება ნიუტონებში 15 მმ სიგანეზე. ეს გიჩვენებთ, თუ რამხელა ძალა შეუძლია ქაღალდს გახეხვამდე. მნიშვნელოვანია, რადგან ქაღალდი იკეცება და ჩასმულია მანქანით. ქაღალდის სუსტი ცრემლები შეკრების დროს. შეფერხების დრო მოჰყვება.
დრეკადობა შესვენებისას.გაჭიმვის პროცენტი გახეხვამდე. ქაღალდი, რომელიც 10-15%-ით იჭიმება, უფრო მიმტევებელია დაკეცვისას. მყიფე ქაღალდი ბზარებს მკვეთრ კუთხეებში.
კიდეების გახეხვის წინააღმდეგობა.იზომება ნიუტონებში. ქაღალდი იკეცება. ნაკეცები ქმნის სტრესის წერტილებს. თუ კიდეების გახეხვის წინააღმდეგობა დაბალია, ჩასმისას ქაღალდი იშლება დასაკეცის ხაზზე.
კარგი მიმწოდებელი აწვდის ამ ნომრებს მასალის სერტიფიკატზე. ცუდი მიმწოდებელი ამბობს, რომ "ის აკმაყოფილებს ინდუსტრიის სტანდარტებს" რეალური ტესტის მნიშვნელობების მიცემის გარეშე.
რატომ არის EV Motors განსხვავებული
ელექტრომობილების ძრავებმა შეცვალეს საიზოლაციო ქაღალდის ბაზარი. მოთხოვნები უფრო მკაცრია.
უფრო მაღალი ტემპერატურა.EV ძრავები უფრო ცხელია ვიდრე სამრეწველო ძრავები. თხევადი გაგრილება ხელს უწყობს, მაგრამ ცხელი წერტილები მაინც აღწევს 160-180°C-ს. H კლასის მასალები (180°C) სტანდარტულია. ზოგიერთი მწარმოებელი გადადის C კლასში (220°C) შემდეგი თაობის დიზაინისთვის.
უფრო მაღალი ძაბვები.ადრეული EV ძრავები მუშაობდნენ 300-400 ვ. ახალი სისტემები მუშაობს 800 ვოლტზე. მომავალი სისტემები იმუშავებს 1200 ვ ან უფრო მაღალ ძაბვაზე. დიელექტრიკული სიძლიერის მოთხოვნები გაორმაგდა. ქაღალდი, რომელიც მუშაობდა 400 ვოლტზე, შეიძლება არ იყოს უსაფრთხო 800 ვოლტისთვის.
ნავთობის ექსპოზიცია.ბევრი EV ძრავა იყენებს ზეთს გაგრილებისთვის და შეზეთვისთვის. საიზოლაციო ქაღალდი ზის ამ ზეთში. ზოგიერთი მასალა ზეთში იშლება ან იშლება. პოლიიმიდზე დაფუძნებული ქაღალდები კარგად მუშაობს. პოლიესტერზე დაფუძნებულ ქაღალდებს შეიძლება ჰქონდეს შეზღუდვები. მოითხოვეთ ზეთის თავსებადობის ტესტის მონაცემები.
ავტომატიზაცია.EV ძრავების წარმოების ხაზები მუშაობს მაღალი სიჩქარით. ქაღალდი იკვებება რულონებიდან, იჭრება, იკეცება და ავტომატურად შედის. მატერიალური თანმიმდევრულობა მნიშვნელოვანია. სისქის ცვალებადობამ ± 0,01 მმ შეიძლება დაბლოკოს ავტომატური ჩასმა.
სამი რეალური პრობლემა, რომელიც ხდება საწარმოო ხაზებზე
მასალის თეორიული თვისებები ერთია. ის, რაც რეალურად არასწორად ხდება ქარხნის იატაკზე, სხვაა.
პრობლემა პირველი: ქაღალდის ცრემლი დაკეცვისას.მანქანა აკეცავს ქაღალდს U- ფორმაში, რათა მოაწყოს ჭრილი. თუ ქაღალდს აქვს დაბალი კიდეების სიმტკიცე, ის იშლება დასაკეცის ხაზზე. ხაზი ჩერდება. ოპერატორი ასუფთავებს ჯემს. წარმოება განაახლებს. ეს ხდება ათჯერ ცვლაში ცუდი მასალის შემთხვევაში.
პრობლემა მეორე: ქაღალდის ზომები იცვლება ტენიანობით.არამიდის ქაღალდი შთანთქავს ტენიანობას ჰაერიდან. მაღალი ტენიანობის დროს ის ფართოვდება. დაბალი ტენიანობის დროს ის იკუმშება. მანქანა დაკალიბრებულია ერთი ზომისთვის. როდესაც ქაღალდი ზომას იცვლის, დაკეცილი ფორმა იცვლება. ჩასმა ვერ ხერხდება. კარგი მომწოდებლები აგზავნიან ქაღალდს ტენიანობის საწინააღმდეგო შეფუთვაში. კარგი ქარხნები ინახავენ მას კლიმატის კონტროლირებად ოთახებში.
პრობლემა მესამე: წებოვანი დაბინძურება.ზოგიერთ საიზოლაციო ქაღალდს აქვს სითბოს გააქტიურებული წებოვანი ფენა ერთ მხარეს. ჩასმის შემდეგ, სითბო აკავშირებს ქაღალდს ჭრილის კედლებზე. თუ წებოვანი ჟონავს გარეთ შენახვის ან გადატანის დროს, ის ეკვრის მანქანის სახელმძღვანელოებს. მტვერი გროვდება. გასწორება დრიფტები. გამოსავალი არის სუფთა წარმოება და სათანადო გამოშვების ლაინერები.
როგორ მიუთითოთ საიზოლაციო ქაღალდი სწორად
აქ არის რეალური სპეციფიკაციის მაგალითი EV ძრავის წევის ამძრავისთვის.
| პარამეტრი | მოთხოვნა |
|---|---|
| მასალა | NHN ან არამიდის ქაღალდი |
| ტემპერატურის კლასი | კლასი H (180°C) მინიმალური |
| სისქე | 0.25 მმ ± 0.02 მმ |
| სიგანე | ნახაზის მიხედვით (სლოტის სიგანე + 2x გადახურვა) |
| დიელექტრიკული სიძლიერე | ≥6 კვ 0.25 მმ სისქისთვის |
| დაჭიმვის სიმტკიცე | ≥150 N/15 მმ მანქანის მიმართულებით |
| დრეკადობა | ≥10% |
| ზეთის თავსებადობა | არ არის შეშუპება ან დაშლა 1000 საათის შემდეგ გადამცემ სითხეში 120°C ტემპერატურაზე |
| შეფუთვა | მოყვება ტენიანობის, ტენიანობის მაჩვენებელი |
| სერტიფიცირება | UL94 V-0 აალებადი, RoHS თავსებადი |
გაუგზავნე ეს სამ მომწოდებელს. შეადარეთ მათ მიერ მოწოდებული ტესტის ანგარიშები. იკითხეთ ვარიაციის შესახებ - პარტია პარტიაში, გადახვევა რომ გააფართოვოს. მიმწოდებელი, რომელიც პასუხობს მონაცემებს, არის ის, ვისაც ენდობა.
ექვსი კითხვა, რომელსაც მყიდველები სვამენ
შემიძლია გამოვიყენო იგივე საიზოლაციო ქაღალდი ყველა ჩემი ძრავისთვის?
ჩვეულებრივ არა. სხვადასხვა ძრავა მუშაობს სხვადასხვა ტემპერატურაზე და ძაბვაზე. ერთ მასალაზე სტანდარტიზაცია ამარტივებს ინვენტარს, მაგრამ აიძულებს გამოიყენოთ უფრო მაღალი ხარისხის მასალა, ვიდრე საჭიროა ზოგიერთი ძრავისთვის, რაც გაზრდის ღირებულებას. ან იყენებთ უფრო დაბალი ხარისხის მასალას და რისკავთ მარცხს. უკეთესია ორი ან სამი მასალის კვალიფიკაცია და მათი შეხამება აპლიკაციებთან.
რა განსხვავებაა NMN-სა და NHN-ს შორის?
შუა ფენა. NMN იყენებს პოლიესტერის ფილმს. NHN იყენებს პოლიმიდის ფილმს. პოლიმიდი უძლებს მაღალ ტემპერატურას. 155°C-ზე დაბალ ტემპერატურაზე მომუშავე ძრავებისთვის, NMN კარგია. 155-180°C-ისთვის აირჩიეთ NHN. ხარჯების სხვაობა მოკრძალებულია.
სქელი ქაღალდი ყოველთვის უკეთეს იზოლაციას ნიშნავს?
ყოველთვის არა. დიელექტრიკული სიძლიერე იზრდება სისქესთან ერთად, მაგრამ მექანიკური მორგება უფრო რთული ხდება. სქელი ქაღალდი იკავებს ადგილს ჭრილის შიგნით. იმ სივრცეში შეიძლებოდა მეტი სპილენძი ეჭირა. ძრავის დიზაინერები ცვლის იზოლაციის სისქეს სპილენძის შევსებით. თხელი ქაღალდი იძლევა მეტი სპილენძის, უფრო მაღალი სიმძლავრის საშუალებას, მაგრამ მოითხოვს პროცესის უკეთეს კონტროლს.
როგორია საიზოლაციო ქაღალდის შენახვის ვადა?
დამოკიდებულია შენახვის პირობებზე. ორიგინალურ შეფუთვაში, კლიმატის კონტროლირებადი, არამიდის ქაღალდი ძლებს წლების განმავლობაში. პოლიესტერზე დაფუძნებული მასალები შეიძლება უფრო სწრაფად იშლება. ძირითადი რისკები არის ტენიანობის შეწოვა და წებოვანი დაბერება. თუ ქაღალდი ინახება ორ წელზე მეტი ხნის განმავლობაში, შეამოწმეთ ნიმუში გამოყენებამდე.
როგორ გავიგო, არის თუ არა მიმწოდებლის ქაღალდი თანმიმდევრული?
მოითხოვეთ Cpk მონაცემები სისქეზე. Cpk 1.33 ან უფრო მაღალი ნიშნავს, რომ პროცესი შესაძლებელია. ასევე მოითხოვეთ პარტიიდან სერიული ტესტის ანგარიშები. თუ მიმწოდებელი ვერ აწარმოებს მათ, ისინი არ აკონტროლებენ მათ პროცესს.
შესაძლებელია თუ არა საიზოლაციო ქაღალდის გადამუშავება?
უმეტესობა არის თერმორეფიცირებული ან მაღალი ხარისხის თერმოპლასტიკური. გადამუშავება რთულია. ზოგიერთი არამიდის ქაღალდის ხელახალი დამუშავება შესაძლებელია, მაგრამ პროცესი ფართოდ არ არის ხელმისაწვდომი. ინდუსტრიის ფოკუსირება კეთდება ნარჩენების შემცირებაზე ჭრისა და ჩასმისას და არა მყიდველის შემდგომ გადამუშავებაზე.
შენიშვნა სლოტ სოლებთან თავსებადობის შესახებ

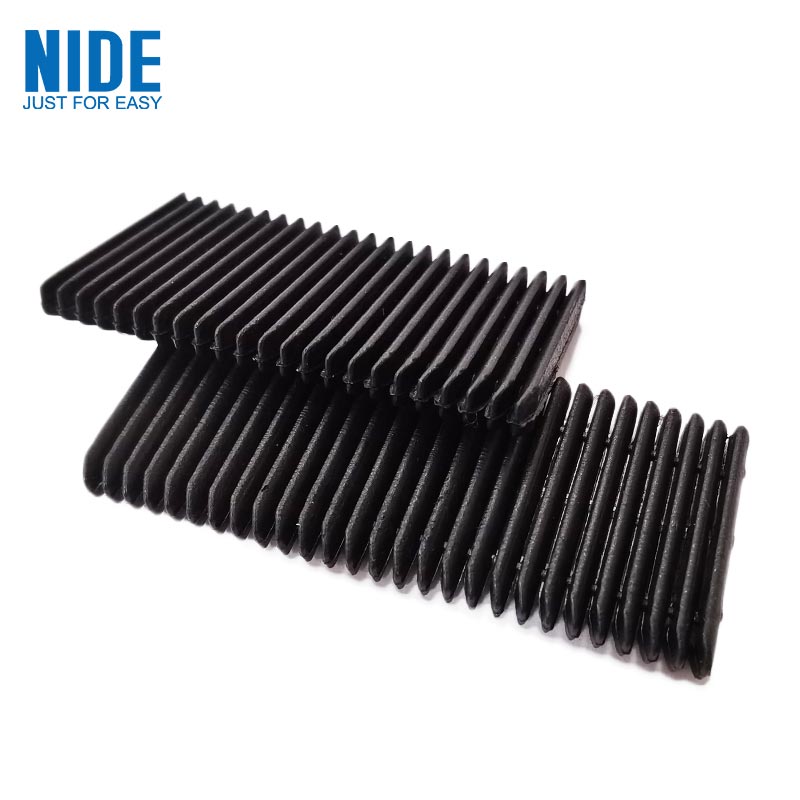

საიზოლაციო ქაღალდიხაზავს ჭრილის კედლებს. სლოტის სოლი ხურავს გახსნას. მათ ერთად უნდა იმუშაონ.
სოლი იჭერს ქაღალდს ჭრილის გახსნისას. თუ ქაღალდი ძალიან რბილია, სოლი მასში იჭრება. თუ ქაღალდი ძალიან მტვრევადია, ის გაიბზარება სოლი კონტაქტის წერტილში.
EV ძრავებისთვის, ბევრი ინჟინერი აწყვილებს არამიდულ ქაღალდს არამიდის სოლებთან. იგივე მატერიალური ოჯახი, მსგავსი თერმული გაფართოება და მექანიკური ქცევა. ზოგადი ძრავებისთვის, DMD ქაღალდი მინის ბოჭკოვანი სოლით არის დადასტურებული კომბინაცია.
მომწოდებლისგან შეკვეთისას მიუთითეთ ორივე ელემენტი ერთად. მიმწოდებელს შეუძლია შეესაბამებოდეს მასალების სისტემებს.
